KC-TB-50
KC형 전자동 튜브 충전 및 씰링기
KC Type, Automatic Filling & Sealing Machine for Plastic & Aluminum Tubes |
 |
|
|
|
 |
- - 폴리튜브, 라미네이트튜브부터 알루미늄튜브까지 모든 튜브제품이 생산 가능합니다.
- - 공정은 '튜브자동공급'→'에어크리닝'→'아이마크 자동 검출'→'정량충전 핫에어 부로우'→'씰링 및 각인'→'씰링상부컷팅'→'배출'
- - (폴리 및 라미네이트 튜브 기준)의 8공정으로 이루어져 있으며 각 공정은 모두 자동공정입니다.
- - 튜브공급은 에어 유니트에 의해 공급이 안전하고 확실합니다.
- - 에어크리닝은 용기내부의 이물질을 확실하게 제거합니다.
- - 아이마크부는 서보 유니트 및 특수 센서를 이용하여 안정된 감지를 합니다.
- - 충전부는 간편한 조작으로 양 조절을 할 수 있으며, 점액부의 모든 분해/조립은 15분 이내에 끝납니다.(쎄니타리 구조)
- - 핫에어를 이용하는 씰링부는 첨단설계의 핫 에어 노즐과 온도 콘트롤 및 냉각 시스템을 이용, 어떠한 튜브도 간편한 조작으로 확실한 씰링을 행합니다.(냉각기는 옵션사양)
- - 국내 최초로 'ROUND CUTTING'을 도입한 컷팅시스템(옵션사양) 및 조립식 용기홀더는 제품의 안정성 및 다품종 소량 생산체제에 아주 적합합니다.
- - 알루미늄 튜브절곡유니트를 자유로이 탈착하여 겸용으로도 사용가능합니다.(옵션사양)
|
|
|
 |
|
| 충전범위 |
5~250g(충전 실린더/피스톤 교환식) |
|
| 생산속도 |
40~60EA/MIN(용기 및 액상에 의하여 다소 변화가 있음) |
|
| 적용튜브 |
Φ13~Φ50,215mm(max) |
|
| 열풍기 |
3000W(AL전용기의 경우는 필요 없습니다.) |
|
| 전원 |
220/380V 8KW 3상 |
|
| 사용에어 |
6~7kgf/㎠, 850ℓ/min 이상 |
|
| 홋퍼 |
40L(사양에 따라 변경가능) |
|

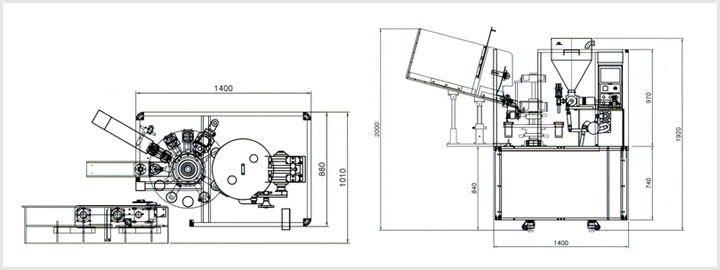

| 제원 |
900mm(W)×2200mm(L)×2200mm(H) |
|
|
|
 |
- - 용기 공급부 카트리지(사용 박스 규격)
- - 홋퍼부 교반 및 이중자켓 장치
- - 알루미늄 튜브 절곡 장치(3단 절곡 장치)
- - Round Cutting
- - 충전 전/후 질소투입장치
- - 양측 넘버링 각인장치
|
|
|
 |
- - NO-TUBE, NO-FILLING
- - 과부하 안전장치
- - 에어감지를 이용한 안전장치
- - 도어를 이용한 안전장치
|
|
|
 |
|
|
|
